製造所の構造・設備基準を図面で読む｜政令第9条22項目の確認順

製造所の基準は、「屋根は軽く、床には傾斜」と部材ごとに暗記するだけでは足りません。現行の危険物の規制に関する政令第9条は、位置から配管・ポンプまで22項目を定めています。図面を見る順番を決めると、条件付きの基準と例外を混同しにくくなります。

政令第9条を5層に分けて読む

第9条第1項は、消火設備・警報設備・避難設備を除く製造所の位置、構造、設備を扱います。条文番号と図面の見る場所を対応させると、全体像は次のようになります。

保安距離の対象と数値は保安距離・保有空地の記事、製造所・貯蔵所・取扱所の区分は製造所等12施設の区分で深掘りします。この記事では、第9条を一枚の図面へ戻す確認順に集中します。

第1層：敷地で距離・空地・表示を確認する

空地は10倍以下3m、10倍超5mが原則

危険物を取り扱う建築物等の周囲には、指定数量の倍数が10以下なら3m以上、10を超えるなら5m以上の空地を保有するのが原則です。「10以上」と「10を超える」を入れ替えないようにします。ちょうど10倍は3m側です。

ただし、現行条文には空地を減らし、または保有しないことができる規定があります。危険物の規制に関する規則第13条は、連続する作業工程との間の防火上有効な隔壁、耐火構造の塀等と散水設備等、消防活動用空地などを条件として定めています。これは「敷地が狭ければ自由に縮められる」という例外ではありません。告示要件と市町村長等の審査を含めて確認します。

標識・掲示板は見やすい位置に置く

第3号は、製造所である旨を表示する標識と、防火上必要な事項を示す掲示板を見やすい箇所に設けるよう求めています。配置図だけで距離を確認して終わらず、立面図や外構図で表示位置まで拾います。

第2層：建築物を「材質・開口・床・空気」で読む

壁などは不燃材料、延焼のおそれのある外壁は別条件

危険物を取り扱う建築物は地階を有しないことが第4号です。第5号は、壁・柱・床・はり・階段を不燃材料で造ることに加え、延焼のおそれのある外壁を、出入口以外の開口部がない耐火構造の壁とします。「壁・柱・床・はり・階段はすべて耐火構造」と一括りにしません。

軽量な屋根には第2類の例外がある

第6号の原則は、屋根を不燃材料で造り、金属板その他の軽量な不燃材料でふくことです。一方、第2類だけを取り扱い、粉状のものと引火性固体を除く建築物では、屋根を耐火構造にできる例外があります。取り扱う類だけでなく、粉状か、引火性固体かまで読みます。

また、現行政令第9条本文に「製造所は一律に天井を設けない」という独立した基準はありません。屋内貯蔵所など別施設の基準や、個別の構造条件を混ぜずに確認します。

開口部は防火戸と網入りガラスを分ける

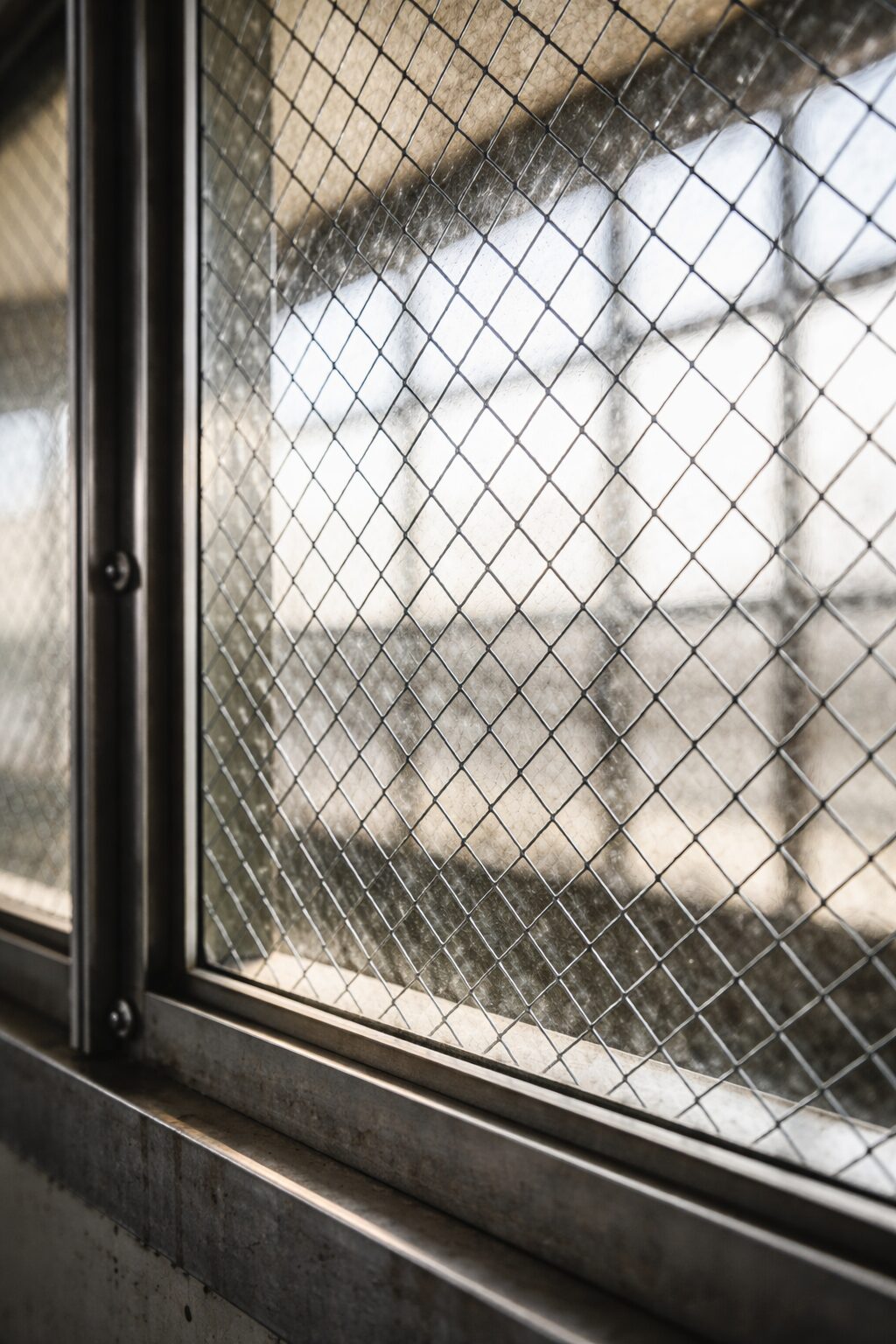

窓・出入口には防火設備を設け、延焼のおそれのある外壁の出入口には、随時開けることができる自動閉鎖の特定防火設備を設けます。規則第13条の2が対象を防火戸として具体化しています。窓または出入口にガラスを使う場合は網入りガラスです。

床・換気・排出は3つの条件文にする

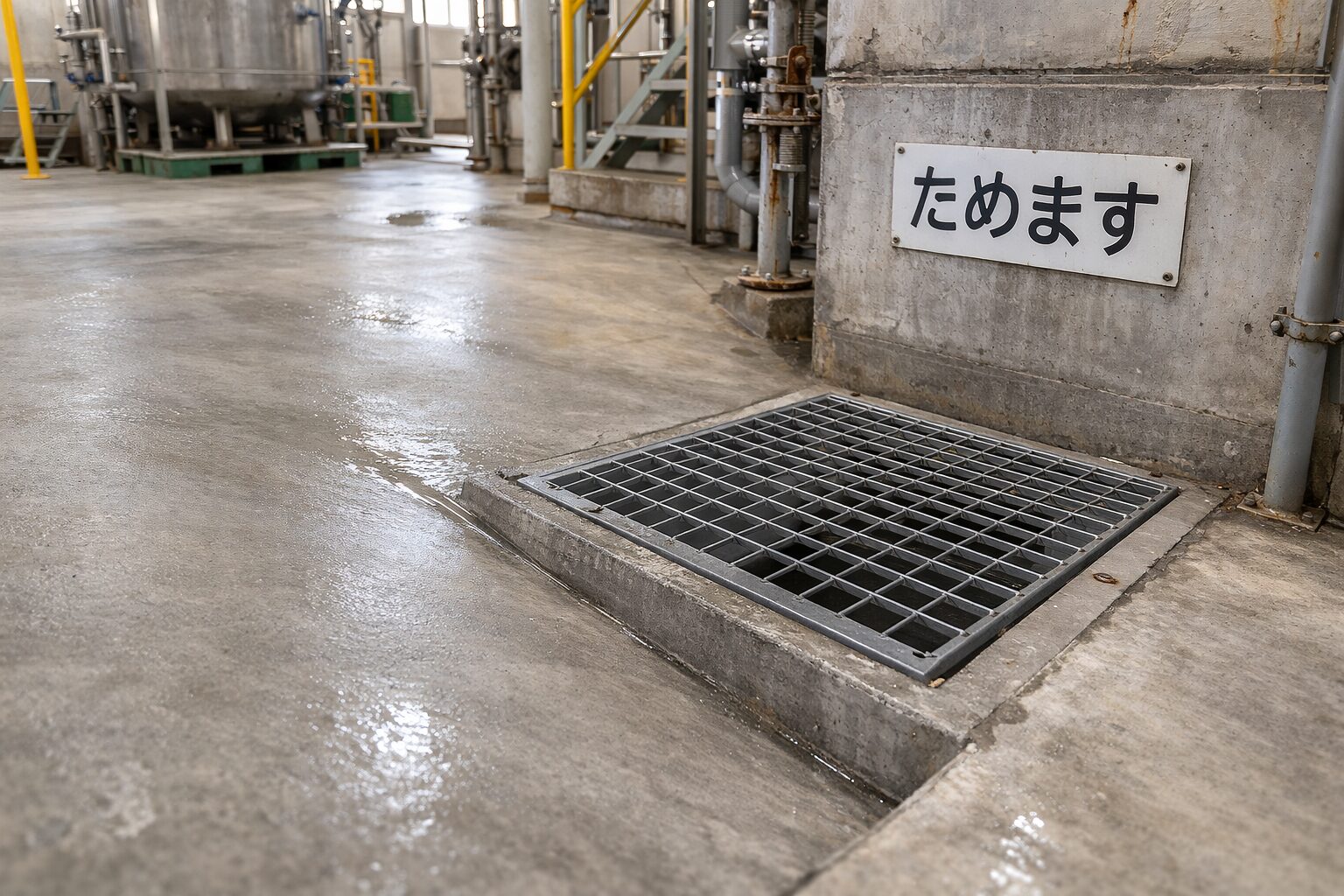

• 液状危険物を扱う床：浸透しない構造、適当な傾斜、漏れた危険物を一時的にためる貯留設備。
• 建築物全般：危険物を取り扱うために必要な採光、照明、換気。
• 滞留のおそれがある場合：可燃性蒸気または可燃性微粉を屋外の高所へ排出する設備。

換気設備と排出設備は同じ条件ではありません。「すべての製造所で可燃性蒸気を高所排出」と広げず、取り扱う物質、発生源、滞留のおそれを工程図と設備図で照合します。

第3層：漏れた危険物の行き先をたどる

屋外の液状危険物取扱設備では、第12号を確認します。原則は、設備直下の地盤面の周囲に高さ0.15m以上の囲い、または同等以上の流出防止措置を設け、地盤面を危険物が浸透しない材料で覆い、傾斜と貯留設備を設けることです。

規則第13条の2の2は、地盤面周囲の有効な溝等や、設備の架台等に設ける有効な囲い等を同等措置として示します。架台側の囲いで漏れをとどめられる場合は、規則第13条の2の3により地盤面側の傾斜・貯留設備等を設けなくてもよい場合があります。

さらに、水に溶けない第4類を扱う設備では、原則として危険物が直接排水溝へ流れないよう、貯留設備に油分離装置を設けます。図面では「床に傾斜あり」で止めず、漏えい点 → 溝・囲い → 貯留 → 油分離 → 排水の順に行き先をたどります。

第4層：工程設備を6つの故障モードで確認する

静電気対策は「設備に発生のおそれがあるか」と「有効に除去できるか」が条文の軸です。接地だけを万能策にせず、物質、流速、導電性、設備構造を確認します。原理は静電気と電気の基礎で復習できます。

避雷設備は10倍以上で原則必要ですが、周囲の状況により安全上支障がない場合の例外があります。規則第13条の2の4は、設備をJIS Z 9290-3に適合させることを定めています。「10倍未満だから雷対策は不要」「近くに高い建物があれば自動的に免除」と読み替えません。

第5層：タンク・配管・ポンプを別図面で確認する

第20号は製造所内の危険物タンク、第21号は配管、第22号は電動機とポンプ・弁・継手等を扱います。建築平面図だけでは完結しません。

• タンク：屋外・屋内・地下の位置に応じ、対応するタンク貯蔵所の基準を参照する。屋外液体危険物タンクでは防油堤も確認する。
• 配管：使用条件に対する強度、最大常用圧力の1.5倍以上の水圧試験、危険物による劣化、熱、外面腐食、地下接合部の漏えい点検、加熱・保温設備を確認する。
• ポンプ等：電動機、ポンプ、弁、継手等が火災予防上支障のない位置か確認する。

タンク固有の基準は4種類のタンク貯蔵所、設置・変更の手続きは設置許可・変更許可・完成検査へ分けます。消火設備・警報設備は第9条の冒頭でこの節の対象外とされるため、消火設備・警報設備の記事で別に確認します。

架空の製造所を9欄シートで点検する

非水溶性第一石油類を指定数量の8倍取り扱い、屋内に混合設備、屋外に送液設備がある架空例を考えます。これは設計例ではなく、条文を選ぶ練習です。

この9欄を埋めると、「屋根は覚えたが屋外流出対策を見落とした」「換気と高所排出を同じ設備だと思った」といった抜けを見つけられます。短問で確認する場合は製造所の構造・設備基準ミニテスト、法令全体の学習順は乙4学習ロードマップを利用してください。

4つの一律暗記を条件文へ直す

製造所の問題は、原則の一部だけを取り出した選択肢で迷いやすい分野です。次のように「いつ」「何に」を補うと、条文へ戻れます。

• 「空地は3m」：指定数量の倍数が10以下の原則。10を超えれば5mで、規則・告示の措置を満たす特例もある。
• 「屋根は軽量」：原則は軽量な不燃材料でふく。第2類のみで粉状・引火性固体を除く場合は耐火構造にできる。
• 「床は傾斜とためます」：建築物内では液状危険物を扱う床が対象。屋外設備は第12号と規則の同等措置を別に読む。
• 「避雷設備は10倍」：10倍以上が原則で、周囲状況により安全上支障がない場合の例外がある。空地の「10以下」と境界表現も異なる。

たとえば指定数量ちょうど10倍の製造所なら、空地は「10以下」の3m側、避雷設備は「10以上」なので設置側です。同じ数値10でも、不等号を別々に読む必要があります。数量だけを語呂で覚えず、条文の境界語まで記録します。

実務では設置時だけでなく変更時にも使う

消防法第11条は、製造所等の設置だけでなく、位置・構造・設備の変更にも市町村長等の許可を求めています。工程設備を入れ替えるときは、機械単体だけでなく、漏えい経路、排出設備、配管、静電気除去、空地への影響を9欄シートで再点検します。

また、消防法第12条第1項は、製造所等の位置・構造・設備を技術上の基準に適合するよう維持する義務を定めています。完成検査を通過した時点の図面を保存して終わりではありません。腐食した配管、機能しない貯留設備、変更された工程条件のように、運用中に基準との対応が崩れていないかを確認します。

まとめ

製造所の基準は、敷地、建築物、漏えい経路、工程設備、タンク・配管の5層で読みます。空地は10倍以下3m・10倍超5mが原則ですが、現行法には厳格な措置を伴う特例があります。屋根には第2類の条件付き例外があり、換気と高所排出、屋内床と屋外流出対策も別の号です。最後に第20号〜第22号のタンク・配管・ポンプまで確認して、初めて第9条の全体を追えます。
